Genera3D

descarga tutorial

Versión: 2.2.1

Programa para generar la geometría de un edificio a partir de información en 2D, con el objetivo de hacer un cálculo térmico.
CONCEPTO:

Genera 3D parte de un fichero en formato DXF por cada planta del edificio, indicando la cota a la que se encuentra cada planta.
Las propiedades se asignan haciendo uso de un fichero (dependiente de cada programa) vacío de geometría en el que se especifican las características constructivas (composiciones de materiales) y las características de uso y control (ocupantes, termostato,...).
Se genera un fichero adaptado a cada uno de los programas objetivo; VPCLIMA, EnergyPlus, HULC
CARACTERÍSTICAS:

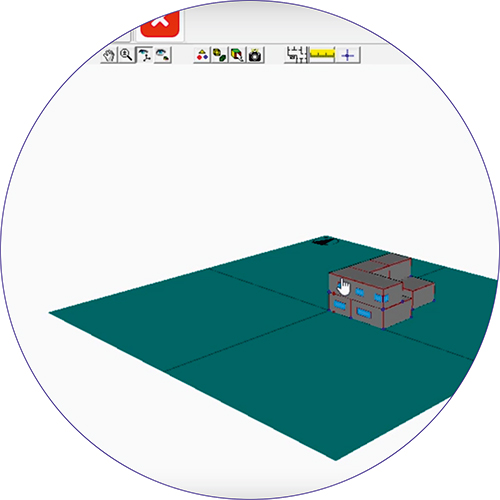

Crea la geometría de los edificios a partir de información 2D.
Usa un "lenguaje gráfico propio".
Fichero en formato DXF por cada planta distinta, generado por cualquier programa CAD.
Fichero para los programas; CLIMA, Energy + y HULC.
DETALLES: Los DXF usan un lenguaje sencillo para especificar las zonas térmicas y los huecos de fachada;
Zonas térmicas: son polilíneas cerradas en una capa con un nombre con un prefijo especial.
Los huecos (ventanas): mediante líneas sobre las polilíneas anteriores y en una capa con un nombre con un prefijo especial.
Ventanas/puertas de diferentes dimensiones: definidos a través del nombre de la capa.
Zonas complejas: doble altura.
Nombrar las zonas térmicas.
Etcétera
