Frio

descarga tutorial

Versión: 2.1.2

Dimensionamiento de instalaciones frigoríficas.

CARACTERÍSTICAS:

Esta es una nueva versión del programa anterior bpFrio, ahora denominado simplemente FRIO
Está compuesto básicamente por cuatro subprogramas

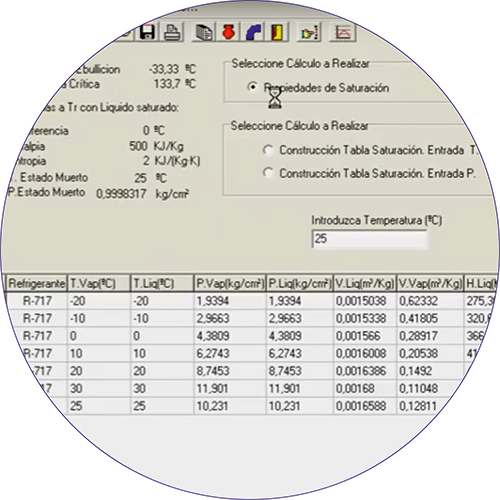

1) Propiedades termodinámicas de los refrigerantes
permite la visualización en la pantalla del diagrama presión-entalpía de cada refrigerante, y mediante la posición del cursor nos indica todas sus propiedades. Tiene en la base de datos 145 refrigerantes, incorporando tanto los refrigerantes antiguos, incluyendo el amoniaco, así como los refrigerantes nuevos, R-1234yf,….CO2, etc.

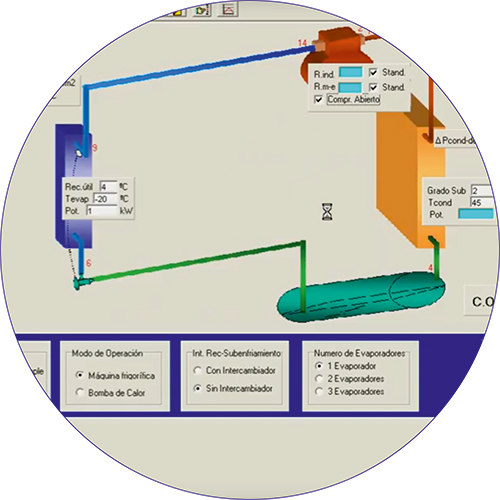

2) Cálculo del ciclo termodinámico seguido por la instalación,
tanto ciclos simples como dobles, y con la posibilidad de incorporar varios evaporadores a diferente nivel térmico.
Imponiendo los grados de recalentamiento, subenfriamiento o pérdidas de carga en líneas.
Estima el EER del ciclo de trabajo y dibuja el mismo sobre le diagrama presión-entalpía.

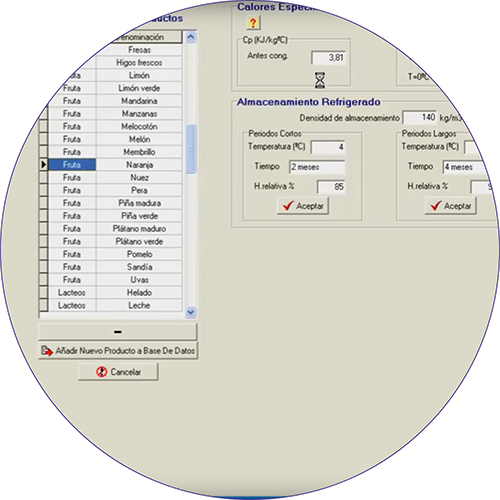

3) Dimensionamiento de cámaras frigoríficas o túneles de congelación
Función del tipo de producto (base de datos actualizable), grado de aislamiento y localidad.
Utiliza valores aconsejables de densidad de almacenamiento de productos, grado de aislamiento de cámaras en función de su temperatura de trabajo y caudales de renovación de aire utilizados.

4) Dimensionamiento de tuberías de refrigerante
Estima el diámetro a utilizar en tuberías de aspiración y de descarga (para un correcto retorno de aceite) e igualmente el diámetro a utilizar en tuberías de líquido, se incluye la existencia o no de desniveles (para obtener una determinada pérdida de carga (en ºC ó kPa)
Permite el dimensionado de otras tuberías como es el caso de bifásicas

NOTA: Todos estos programas están interrelacionados, pudiendo pasar automáticamente los datos obtenidos en uno de ellos a otro para finalmente describir un proyecto
