Ducto

descarga tutorial

Versión: 2.1.2

Cálculo de redes de conductos de aire acondicionado (sólo versión 32 bits)

NOTA: en preparación versión que importará información desde CAD en formato DXF. (previsto para el 2016)

CARACTERÍSTICAS:

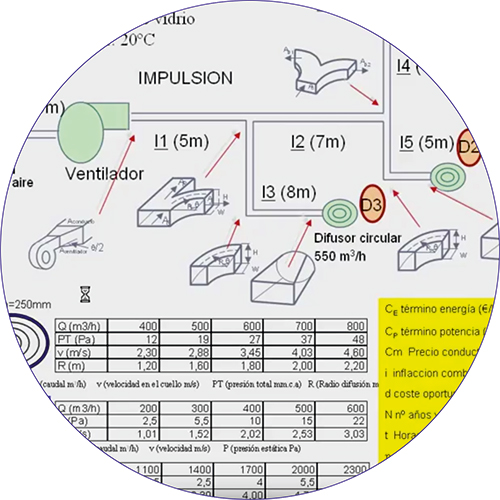

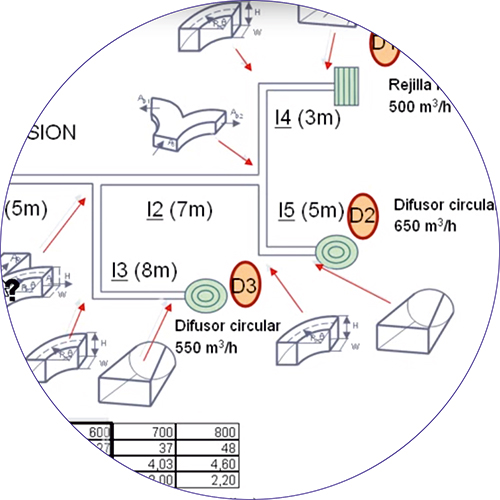

Definición de la red se realiza de forma gráfica
Permite el uso de bocas de impulsión y retorno
Ventiladores o equipos comerciales
Métodos de cálculo:

  • Pérdida de carga constante
  • Igual pérdida de carga por línea
  • Recuperación estática
  • Reducción de velocidad

Se contabilizan los elementos puntuales de pérdida de carga tales como; codos, bifurcaciones, serpentines, diafragmas, etcétera
Correcciones en función de la temperatura del aire impulsado
Permite imponer restricciones; altura máxima, relación altura/anchura, etcétera

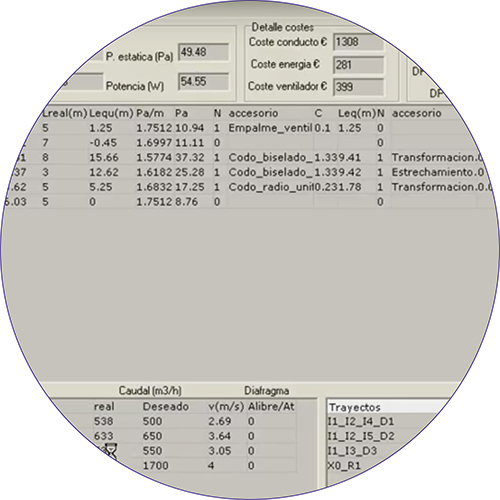

Una vez dimensionada la instalación el programa calcula su equilibrado

  • indicando las pérdidas que se deben implementar en las diferentes líneas
  • en el caso de utilizar diafragmas o rejillas, se indica las dimensiones a utilizar de los mismos

Permite un análisis del funcionamiento real de una instalación:

  • podemos retocar las dimensiones previamente calculadas de cualquier conducto y recalcular el caudal real que impulsará el ventilador real
  • recalcula cómo se redistribuirá el caudal de aire por la instalación en esta nueva red

INSTALACIÓN y NOTAS:

  • Compilado para S.O. Windows en máquinas 32bits. (x86)
    • (S.O. Windows es capaz de ejecutar programas de 32bits en máquinas de 64bits).
    • Probado en Windows XP, Windows 7, Windows 8.1, Windows 10.
  • Instalación:
    • Se recomienda descomprimir el ZIP en una carpeta que cuelgue de C:/. En cualquier otro directorio el usuario debe conocer cómo gestiona su Windows el sistema de permisos.
    • Si al descomprimir pide permiso de superusuario (el “escudito”) marcar que lo aplique a todo lo que descomprima.
  • NOTA:
    • Si no se tiene la aplicación Microsoft Word instalada la impresión dará error.
    • En cualquier caso a pesar del error, al imprimir, se escribe en el directorio de trabajo un fichero en formato HTLM ( que puede abrir un navegador web, Word o LibreOffice-Writer)
